RS232, UART – Timing. Jak na oscyloskopie określić baudrate.

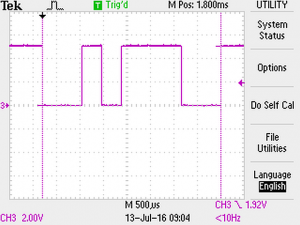

Załóżmy, że na oscyloskopie zobaczyliśmy coś takiego jak powyżej. Jest to 1 paczka danych z UART badanego urządzenia.
uart_timing

Bit STOP ma wartość 1 i jest niewidoczny, jeżeli odbieramy tylko jeden bajt na raz, ponieważ „zlewa się” ze stanem wysokim linii, który występuje w stanie spoczynku.

Dla transmisji 8N1 (8 bitów danych, bez bitu parzystości, 1 bit stopu), zależności czasowe wyglądają tak:

Baudrate – Długość ramki z rysunku – Długość jednego bitu:

  • 1200 – 7,480ms – 831,11μs
  • 2400 – 3,740ms – 415,56μs
  • 4800 – 1,870ms – 207,78μs
  • 9600 – 936,0μs – 104.167μs

(Wyniki uzyskane eksperymentalnie) Jak widać, jeżeli czas trwania jednego bitu jest okresem, to Baudrate jest częstotliwością. Np. 1/9600 [Baud] = 104,16(6)μs

Ponieważ na jedną ramkę przypada 10 bitów razem z bitem STOP, to przy Baudrate=9600 można przesłać 960B/s użytecznych danych.
